12с-3-2
+7 (343) 310-16-39
|

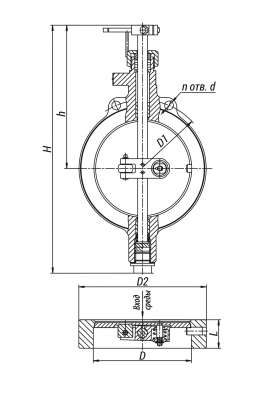

L, мм: |
58 |
|
H, мм: |
356 |
|
h, мм: |
206 |
|
d, мм: |
18 |
|
D, мм: |
100 |
|
D1, мм: |
170 |
|
D2, мм: |
152 |
Присоединение к трубопроводу: под сварку. Установочное положение: на горизонтальных и вертикальных участках трубопровода. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69. Категория размещения: 2, 3 по ГОСТ 15150-69.Управление клапанами производится четверть оборотным приводом с токовым датчиком положения типа МЭО и МЭОФ («АБС ЗЭиМ Автоматизация», г. Чебоксары) и др.
Технические характеристики
|
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
Время полного открытия (закрытия), сек |
n |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
100 |
0,1 |
400 |
09Г2С |
воздух, газы |
350 |
54,5 |
350 |
0,25 |
МЭО-40/25-0,25У-99К |
0,095 |
25 |
2 |
10 |
18 |
Условные обозначения
Клапаны регулирующие с поворотной заслонкой типа 12с предназначены для регулирования расхода водяного пара, газа, воздуха. Регулирование осуществляется изменением площади проходного сечения между корпусом и дроссельной заслонкой при ее повороте.
Максимальный перепад давления на клапане ограничен.
