Присоединение к трубопроводу:
• цапковое;
• фланцевое.
Рассчитано на нагрузки от массы клапана и реактивных усилий, возникающих при его срабатывании.
Установочное положение: вертикально в наиболее высокой части защищаемого объекта.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

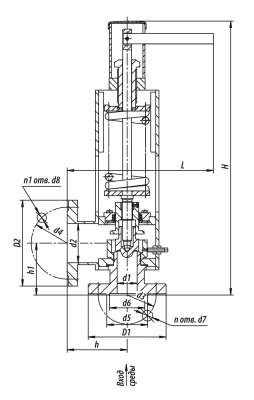

L, мм:	416
H, мм:	740
h1, мм:	160
D1, мм:	230
D2, мм:	280
Диаметр вх./вых., мм:	80/150
d1, мм:	80
d2, мм:	147
d3, мм:	180
d4, мм:	240
d5, мм:	133
d6, мм:	121
d8, мм:	23

Технические характеристики

DN, мм	PN, МПа	Tmax среды, ºC	Материал корп., сталь	Раб. среда	Раб. ход, mm	F, см²	Диапазон настройки клапана Рн, МПа	μ, не менее	n	n1	d7, мм
80	10	450	20	пар	15+3	30,2	3,5-4,5	0,65	8	8	26

Условные обозначения

μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления DN - номинальный диаметр; мм	F - площадь седла; см2 h - ход арматуры; мм Kv - пропускная способность; м3/ч
PN - номинальное давление; кгс/см2 Pp - рабочее давление; МПа Tmax- максимальная расчётная температура; °C	Mкр.-крутящий момент на шпинделе; Н*м t - время срабатывания; с

  Клапаны предохранительные прямого действия предназначены для защиты оборудования от превышения давления рабочей среды выше допустимой величины.

Закрывается клапан при понижении давления пара в защищаемом объекте до определенной величины рабочего давления.

Выбор предохранительного клапана из номенклату­ры, приведенной в данном каталоге, осуществляется в зависимости от пара­метров рабочей среды в защищаемом объекте и необхо­димой пропускной способности.

Количество предохранительных клапанов и их пропускная способность для энергоустановок общего назначения должны быть выбраны по расчету в соответствии с НТД, согласованной с Ростехнадзором РФ.
