21с-250-2-Э-02
+7 (343) 310-16-39

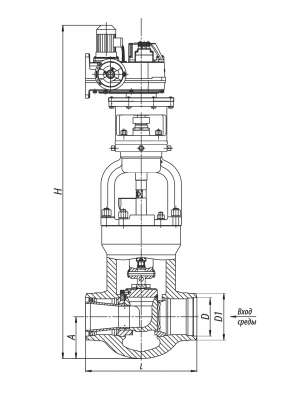

D, мм: |
271 |
D1, мм: |
340 |
L, мм: |
650 |
H, мм: |
1920 |
А, мм: |
210 |
Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами: через рычаг от привода типа МЭО и МЭОФ.
Технические характеристики
DN, мм |
Рр, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
Макс. перепад давления, МПа |
Мкр., Н·м, не более |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
250 |
23,5 |
250 |
15ГС |
вода |
146 |
17,6 |
1600 |
МЭОФ-1600/25-0,25У-96К |
0,3 |
25 |
1040 |
1164 |
Условные обозначения
Клапаны регулирующие разгруженные серии 1416 предназначены для регулирования расхода питательной воды и устанавливаются в узлах питания парогенераторов.
Применяются в качестве всережимных регулирующих органов.
Рассчитаны на работу при перепадах рабочего давления среды до 17,6 МПа.
