1057-65-ЭГ
![](/upload/iblock/44e/44e051b569e19d8fa34a3babc9af4aa5.jpg)
+7 (343) 310-16-39

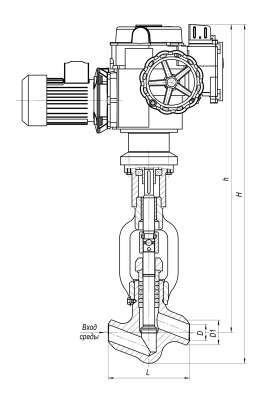

h, мм: |
890 |
H, мм: |
985 |
L, мм: |
250 |
D1, мм: |
76 |
D, мм: |
62 |
Присоединение к трубопроводу: под сварку. Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях. Направление подачи рабочей среды: рекомендуется под затвор. Герметичность затвора: по классу А ГОСТ 9544-2015.Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69.Категория размещения: 1, 2, 3 по ГОСТ 15150-69.Усилие на ручном дублере (маховике, рукоятке):не более 300 Н.
Технические характеристики
DN, мм |
Рр, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Раб. ход, мм |
Мкр., Н·м, не более |
ζ, не более |
Nоб. Полн. хода |
Способ управления |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
65 |
9,8 |
540 |
12Х1МФ |
пар |
35 |
250 |
7 |
6 |
Э |
MODACT MON 52032.12J2N |
1,1 |
15 |
42 |
90 |
Условные обозначения
Клапаны (вентили) запорные относятся к запорной арматуре двухпозиционного действия.
Применяются только для открытия или перекрытия трубопроводов путем возвратно-поступательного перемещения запорного органа.
Управление запорными клапанами осуществляется при помощи:
- рукоятки или маховика (М);
- встроенного электропривода (Э);
- через шарнир Гука (Г).
Конструкция клапанов адаптирована под применение электроприводов производства:
- Э – "БКЗ", г. Барнаул; "ЧЗЭМ", г. Чехов; ЭГ – «ГЗ Электропривод», г. Москва;
- ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
- ЭН – "БЕТРО-Тех", г. Бердск;
- ЭМ – "Тулаэлектропривод", г. Тула;
- ЭК – ZPA "Ресky", Чехия;
- ЭД – "АUMA", Германия;
- других производителей со стандартными узлами присоединения.
Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80,
при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
- на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
- на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
