19нж16нж
Цена: По запросу
Количество:
Задать вопрос
+7 (343) 310-16-39
+7 (343) 310-16-39

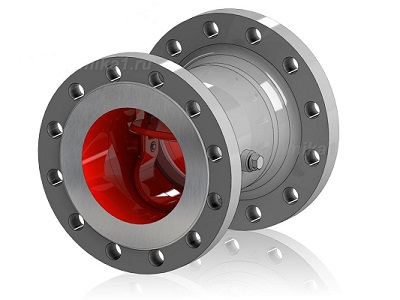

Клапан обратный дисковый - вид трубопроводной защитной арматуры, которая служит для автоматического предотвращения обратного потока рабочей среды в трубопроводе.
Изготавливаются по техническим условиям, стандартам ГОСТ, ДСТУ, ГОСТ Р и конструкторской документации.
Имеют сертификаты соответствия требованиям Технического регламента РФ о безопасности машин и оборудования.
Каждый клапан обратный проходит контроль качества и испытания.
Особенности конструкции.
При отсутствии давления среды в трубопроводе гарантированно будет обеспечена ровная посадка диска в седло за счет смещения оси опор диска относительно оси затвора.
Диск имеет обтекаемый контур который значительно снижает гидравлическое сопротивление затвора обратного.
Наплавка уплотнительных поверхностей корпуса и диска коррозионностойкими и износостойкими материалами обеспечивает длительный срок службы клапана.
Применяется для корпусных деталей трубных заготовок из ассортимента широко применяемых в действующих трубопроводных системах обеспечивает снижение весовых параметров клапанов обратных и облегчает их монтаж в трубопроводных системах.
Общее применение:
- нефтегазовая промышленность;
- химическая промышленность;
- водоснабжение;
- теплоэнергетическая промышленность.
Технические характеристики
Изготавливаются по техническим условиям, стандартам ГОСТ, ДСТУ, ГОСТ Р и конструкторской документации.
Имеют сертификаты соответствия требованиям Технического регламента РФ о безопасности машин и оборудования.
Каждый клапан обратный проходит контроль качества и испытания.
Особенности конструкции.
При отсутствии давления среды в трубопроводе гарантированно будет обеспечена ровная посадка диска в седло за счет смещения оси опор диска относительно оси затвора.
Диск имеет обтекаемый контур который значительно снижает гидравлическое сопротивление затвора обратного.
Наплавка уплотнительных поверхностей корпуса и диска коррозионностойкими и износостойкими материалами обеспечивает длительный срок службы клапана.
Применяется для корпусных деталей трубных заготовок из ассортимента широко применяемых в действующих трубопроводных системах обеспечивает снижение весовых параметров клапанов обратных и облегчает их монтаж в трубопроводных системах.
Общее применение:
- нефтегазовая промышленность;
- химическая промышленность;
- водоснабжение;
- теплоэнергетическая промышленность.
Технические характеристики
Условный проход, DN |
150…1000мм |
Номинальное давление, PN |
0,1…6,3 Мпа |
Класс герметичности по ГОСТ 9544-2005 |
А, В, С, D |
Присоединение к трубопроводу |
Межфланцевое, фланцевое по ГОСТ Р 54432-2011 или под приварку |
Гарантийная наработка |
1000 циклов |
Гарантийный срок эксплуатации |
12 месяцев со дня ввода в эксплуатацию, но не более |
