   Тип арматуры: Обратный клапан подъемный

   Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая

   Т/ф: 16нж10нж

   Т рабочей среды, °C: до +420

   Ру, кгс/см2: 16

   Тип управления: Автоматический

   Рабочая среда: Вода, пар, другие жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой

   Тип присоединения: Фланцевый

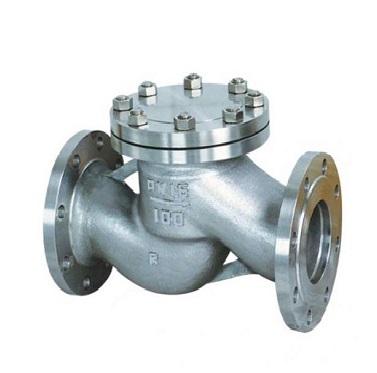

   Клапан обратный подъемный типа подъемный 16нж10нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.

   Рабочее положение клапанов  подъемный 16нж10нж на горизонтальном трубопроводе - крышкой вверх. На вертикальном трубопроводе эксплуатация не допускается. Направление потока среды должно быть под золотник (по направлению стрелки на корпусе).

   Принцип работы:

   При подаче рабочей среды во входной патрубок поток среды поднимает золотник со штоком,  входящим во втулку. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) золотник возвращается в исходное положение, перекрывая входное отверстие патрубка, давление обратного потока рабочей среды обеспечивает герметичность затвора (при отсутствии давления, золотник возвращается в исходное положение, под тяжестью собственного веса).

   Тип уплотнения:

   для клапанов 16нж10нж-нержавеющая наплавка на седле и золотнике клапана;

   Основные габаритные размеры клапанов 16нж10нж

Dn

L

D

D1

N(d)

15

130

95

65

4(14)

20

150

105

75

4(14)

25

160

115

85

4(14)

32

180

135

100

4(14)

40

200

110

110

4(18)

50

230

160

125

4(18)

65

290

180

145

4(18)

80

310

195

160

4(18)

100

350

215

180

8(18)

125

400

245

210

8(18)

150

480

280

240

8(22)

200

600

335

295

12(22)
