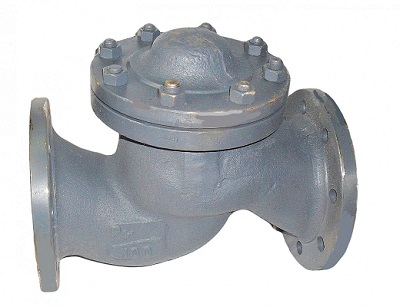

     Клапан обратный подъемный 16с10нж

16с10нж клапан обратный. Обратный клапан 16с10нж применяется на трубопроводах для предотвращения обратного потока жидких и газообразных сред, нейтральных к материалам основных деталей клапана.



Диаметр номинальный DN, мм

20 – 200

Давление номинальное PN, МПа (кгс/см2)

1,6 (16)

Присоединение к трубопроводу

Фланцевое по ГОСТ 12815-80

Климатическое исполнение

У2, Т2 по ГОСТ 15150-69

Направление подачи рабочей среды

Под золотник

Установочное положение

Горизонтальное

Температура среды

От -60°С до +560°С

При подаче рабочей среды под золотник клапана по направлению стрелки на корпусе, затвор под влиянием силы потока среды проходящей через него, открывает затвор. После прохода потока рабочей среды через седло клапана, затвор опускается на место автоматически, и не дает рабочей среде двигаться в обратном направлении. При отсутствии потока рабочей среды через клапан, золотник находятся в положении «закрыто» под действием собственного веса, таким образом, клапан обратный 16с10нж является автоматическим, не требующим управления либо иного регулирования в работе.
