   Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая

   Т рабочей среды, °C: до +420

   Ру, кгс/см2: 40

   Тип управления: Автоматический

   Рабочая среда: Вода, пар, другие жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой

   Тип присоединения: Фланцевый

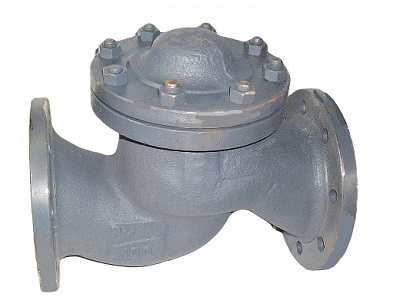

    Клапан обратный подъемный типа 16с13п предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.

   Рабочее положение клапанов 16с13п, на горизонтальном трубопроводе - крышкой вверх. На вертикальном трубопроводе эксплуатация не допускается. Направление потока среды должно быть под золотник (по направлению стрелки на корпусе).

    Принцип работы:

    При подаче рабочей среды во входной патрубок поток среды поднимает золотник со штоком,  входящим во втулку. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) золотник возвращается в исходное положение, перекрывая входное отверстие патрубка, давление обратного потока рабочей среды обеспечивает герметичность затвора (при отсутствии давления, золотник возвращается в исходное положение, под тяжестью собственного веса).

   Основные габаритные размеры:

Dn

L

D

D1

N(d)

15

130

95

65

4(14)

20

150

105

75

4(14)

25

160

115

85

4(14)

32

180

135

100

4(14)

40

200

145

110

4(18)

50

230

160

125

4(18)

65

290

180

145

8(18)

80

310

195

160

8(18)

100

350

230

190

8(22)

125

400

270

220

8(26)

150

480

300

250

8(26)

200

600

350

295

12(30)
