Гнутые отводы по ГОСТ 24950-81
+7 (343) 310-16-39
Применяются отводы ГОСТ 24950 исключительно при изготовлении и реализации проектов трубопроводов диаметром 219 – 1420 мм. При этом используются трубы прямо-шовные или бесшовные длиной 9,8 м и 11,6 м.
ГОСТ 24950 содержит указания по форме и размерам крупногабаритных гнутых отводов большого диаметра с малыми углами изменения потоков:
их изготавливают по ГОСТ из труб длиной 9,8 м для диаметров 219 – 426 мм и 11,6 м для диаметров 530 – 1420 мм с толщиной стенки от 4 м и 5,5 мм, соответственно;
радиус изгиба по ГОСТ равен 15 м для заготовок диаметром 219 – 377 мм, 20 м для диаметра 426 мм, 25 м для труб 530 мм, 35 м для труб 720 – 820 мм, 40 м для заготовок 1020 мм и 60 м для отводов сечение 1220 – 1420 мм;
для максимального диаметра отводов ГОСТ предусматривает углы 3 и 6 градусов, труб 720 – 1020 мм добавляется угол 9 градусов, для отводов диаметром 219 – 377 мм предусмотрен диапазон изгиба 3 – 27 градусов с шагом 3 градуса;
допуск по углу изгибания по ГОСТ в пределах 20 градусов в любую сторону;
в пределах этого же ГОСТ заказчик может изменить шаг изгиба до 1 градуса.
В классификации ГОСТ 24950 имеются отводы трех видов:
из одной заготовки – обозначение 1;

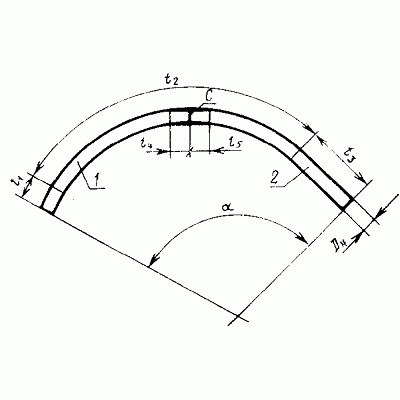

из одной заготовки, для изгиба которой она может наращиваться специальным патроном или другой трубой – маркировка 2;
сварной из двух труб, стык расположен точно посередине изгиба – обозначение 3.
Этими же требованиями ГОСТ регламентируется производство кривых вставок:
для них применяется отвод первого, второго и третьего типа в необходимом заказчику количестве;
стыкуются отводы по требованиям рассматриваемого ГОСТ сваркой.
По аналогии с отводами вставки подразделяются на три вида – А (из отводов типа 1), Б (из отводов 2 типа) и В (из отводов типа 3).
