Отводы на давление до 9,8 МПА по ГАЗТУ 102-488/1-05 ДУ от 720 до 1420 (сталь 10Г2ФБЮ и 10Г2СФБ, 06Г1НМФБД)
+7 (343) 310-16-39
Область применения: Трубопроводы с рабочим давлением до 9,8 МПа.
Пример условного обозначения: ОКШ90-1020(21)-7,5-0,6-К52-У ТУ 102-488-05

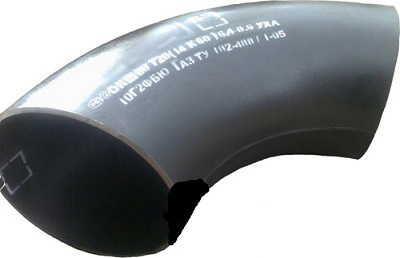

Отвод крутоизогнутый штампосварной с углом поворота 90о, диаметр 1020, класса прочности К52 с толщиной присоединяемой кромки на конце отвода 21 мм, на рабочее давление 7,5 МПА, при коэффициенте условий работы 0,6, для климатического испонения У.
|
Номинальный диаметр, мм |
Толщина стенки, мм |
Марка стали |
Давление, коэффициент условий работы |
|
720 |
12-26 |
09Г2С, 10Г2ФБЮ,10Г2СФБ |
1,57-0,6…10,0-0,6 |
|
820 |
13-24,29 |
1,57-0,6…9,8-0,6 |
|
|
1020 |
19-36 |
1,57-0,6…10,0-0,6 |
|
|
1067 |
16-18 |
1,57-0,6…7,5-0,6 |
|
|
1220 |
17-44 |
1,57-0,6…9,8-0,6 |
|
|
1420 |
27-42 |
1,57-0,6…9,8-0,6 |
