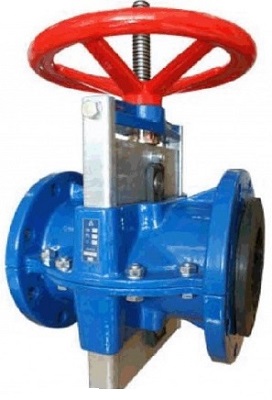

Задвижка шланговая 32а1р1 с принудительным открытием патрубка.
Шланговая задвижка 32а1р1 алюминиевая применяется для регулирования и управления движения рабочей среды трубопровода.
Диаметр номинальный DN, мм |
100-150 |
Давление номинальное PN, МПа (кгс/см2) |
0,6(6) |
Герметичность затвора |
По классу «А» ГОСТ9544-2015 |
Тип управления |
Ручной |
Климатическое исполнение |
УХЛ |
Направление подачи рабочей среды |
Любое |
Установочное положение |
Любое |
Температура среды |
+150°С |
Материал корпуса - алюминий. Давление номинальное, PN - 6 кгс/см2 (0,6 МПа). Присоединение шланговой задвижки 32а1р1 к трубопроводу - фланцевое. Присоединительные размеры магистральных фланцев для DN 100 по ГОСТ 33259-2015 на PN 6 кгс/см2 (0,6 МПа), ряд 1, на один условный проход больше. Присоединительные размеры магистральных фланцев для DN 150 - по рабочим чертежам, утверждённым в установленном порядке. Среда рабочая – пульпообразные, сыпучие, жидкие неагрессивные и слабоагрессивные среды. Направление подачи среды - любое. Герметичность затвора - по классу "А" ГОСТ 9544-2015. Коэффициент сопротивления - 0,1. Рабочее положение шланговой задвижки 32а1р1- любое.
