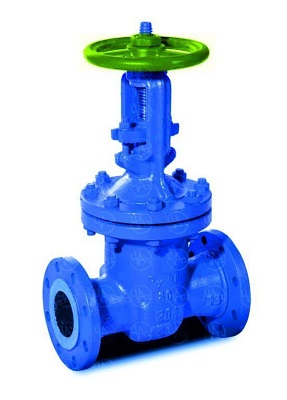

Задвижка стальная клиновая 30лс15нж

Стальная фланцевая задвижка 30лс15нж, двухдисковая, с выдвижным шпинделем, предназначена для установки в системах трубопровода в качестве запорного устройства. Направление подачи с любой стороны магистральных фланцев. Использовать задвижку для регулировки потока не допускается, обязательно открывать на полный ход.

Широко применяется для транспортировки воды, пара, нефтепродуктов, природного газа и газообразных сред, неагрессивных к материалам деталей задвижки. Задвижка такого типа крепится посредством фланцевого соединения. Данный тип присоединения обеспечивает легкую замену арматуры, гарантирует удобное обслуживание и хороший уровень герметичности.

Технические характеристики

Диаметр номинальный DN, мм

100 – 500

Давление номинальное PN, МПа (кгс/см2)

4,0 (40)

Герметичность затвора

по ГОСТ9544: А

Тип управления

Ручной – маховик

Климатическое исполнение

У, ХЛ

Направление подачи рабочей среды

Любое

Установочное положение

Вертикальное

Температура

+200°С

  Срок эксплуатации зависит от правильной установки в системе. При монтаже необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Задвижка не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность затяжки крепежа). При необходимости предусмотреть опоры или компенсаторы, снимающие нагрузку.

Задвижки устанавливаются на трубопровод маховиком вверх, допускается отклонение в любом направление при установке опоры.

При опрессовках и запуске системы запорное устройство должно находиться в одном из крайних положений.

Оборудование устанавливается в местах, доступных для осмотра и обслуживания. Перед установкой 30лс15нж трубы очищают от грязи, окалины, песка и др.
