12с-8-4
+7 (343) 310-16-39

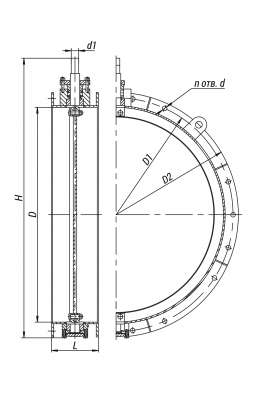

L, мм: |
180 |
H, мм: |
568 |
h, мм: |
18 |
d, мм: |
30 |
D, мм: |
310 |
D1, мм: |
385 |
D2, мм: |
430 |
Присоединение к трубопроводу: фланцевое. Установочное положение: на горизонтальных и вертикальных участках трубопровода. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.Категория размещения: 2, 3 по ГОСТ 15150-69.
Регулирование осуществляется изменением площади проходного сечения при повороте диска с помощью приводов:• типа МЭОФ, установленного на верхней цапфе;• типа МЭО через рычаг.
Полное открытие затвора соответствует повороту диска на угол 90º от закрытого положения.
Технические характеристики
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
t хода, с. |
n |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
300 |
0,1 |
400 |
09Г2С |
воздух, газы |
4700 |
640 |
100 |
0,25 |
МЭО-100/25-0,25У-99К |
0,17 |
25 |
10 |
55 |
82,5 |
Условные обозначения
Затворы поворотные дисковые типа 12с предназначены для регулирования расхода воздуха и неагрессивных очищенных газов в газовоздухопроводах котельного агрегата.
