14с-73-25-3Э
+7 (343) 310-16-39
|

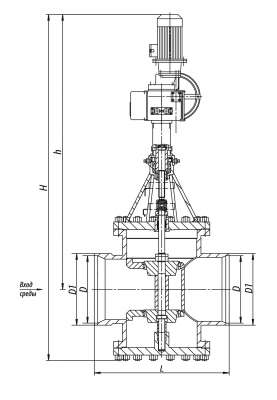

Диаметр вх./вых., мм: |
300/300 |
|
D, мм: |
303 |
|
D1, мм: |
325 |
|
L, мм: |
800 |
|
H, мм: |
2042 |
|
h, мм: |
1626 |
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Пропускная способность в зависимости от высоты подъема золотника приведена на графике.
Технические характеристики
|
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Раб. ход, мм |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
300 |
2,5 |
425 |
20 |
вода-пар |
120 |
915 |
260 |
250 |
20 |
ПЭМ-Б2У |
0,55 |
48 |
619 |
660 |
Условные обозначения
Клапаны регулирующие двухседельные типа 14с предназначены для регулирования расхода или давления рабочей среды.
Регулирование осуществляется изменением площади проходного сечения путем поступательного перемещения двухседельного золотника.
Управление регулирующими клапанами типа 14с производится многооборотным встроенным электроприводом с токовым датчиком положения типа: • ПЭМ-Б2У («АБС ЗЭиМ Автоматизация»);• SAR («AUMA»);• по требованию заказчика.
