3с-6-1-02
+7 (343) 310-16-39

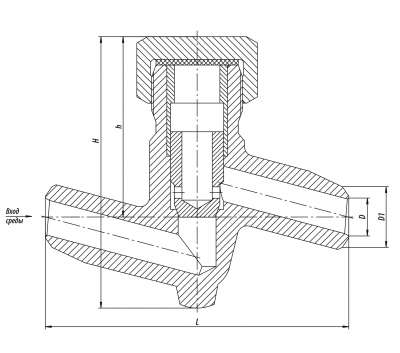

L, мм: |
160 |
D, мм: |
16 |
H, мм: |
143 |
D1, мм: |
25 |
Установочное положение:
• клапана обратного только на горизонтальных участках трубопроводов с направлением потока среды "под тарелку", так, чтобы направление потока совпадало со стрелкой, нанесенной на корпусе, при этом гайка (крышка) должна быть направлена только вверх.
• затвора обратного: на горизонтальных участках - крышкой вверх и на вертикальных участках трубопровода с направлением среды снизу вверх под тарелку.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Технические характеристики
DN, мм | PN, МПа | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | ζ**, не более |
15 | 25 | 350 | 20 | вода-пар | 15 | 5 |
Условные обозначения
Клапаны обратные и затворы обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.
В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении клапан/затвор закрыт.
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
- на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
