1416-100-Э
+7 (343) 310-16-39
|

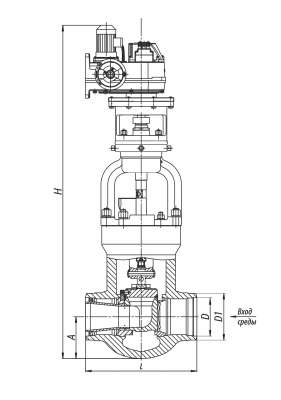

D, мм: |
109 |
|
D1, мм: |
146 |
|
L, мм: |
400 |
|
H, мм: |
1316 |
|
А, мм: |
137 |
Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами: через рычаг от привода типа МЭО и МЭОФ.
Технические характеристики
|
DN, мм |
Рр, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
Макс. перепад давления, МПа |
Мкр., Н·м, не более |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
100 |
23,5 |
250 |
15ГС |
вода |
95 |
17,6 |
1000 |
МЭОФ-1000/20-0,25У-96К |
0,29 |
20 |
128 |
198 |
Условные обозначения
Клапаны регулирующие разгруженные серии 1416 предназначены для регулирования расхода питательной воды и устанавливаются в узлах питания парогенераторов.
Применяются в качестве всережимных регулирующих органов.
Рассчитаны на работу при перепадах рабочего давления среды до 17,6 МПа.
