6c-12-1-1
+7 (343) 310-16-39
|

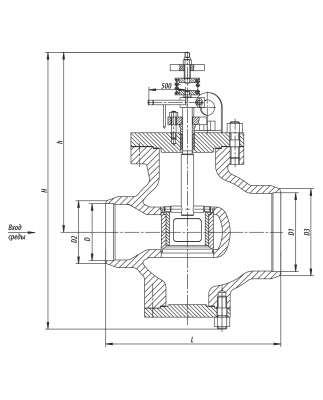

Диаметр вх./вых., мм: |
50/50 |
|
D, мм: |
50 |
|
D1, мм: |
50 |
|
D2, мм: |
60 |
|
D3, мм: |
60 |
|
L, мм: |
350 |
|
H, мм: |
560 |
|
h, мм: |
396 |
Присоединение к трубопроводу: под сварку. Установочное положение: на горизонтальных и вертикальных участках трубопровода, в местах удобных для обслуживания и ремонта. Положение шпинделя для приводов:• типа МЭО – горизонтальное и вертикальное;• типа МЭОФ – вертикальное, приводом вверх. Направление подачи рабочей среды: устанавливается по стрелке, нанесенной на корпусе. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Технические характеристики
|
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
μ, не менее |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
50 |
6,3 |
425 |
25Л |
вода-пар |
42 |
18 |
0,25 |
0,46 |
МЭО-250/25-0,25У-99К |
0,25 |
25 |
67 |
94,5 |
Условные обозначения
Клапаны регулирующие поворотные типа 6с предназначены для регулирования расхода или давления рабочей среды.
Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла). Максимальный угол поворота золотника – 90°.
Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и седле.
В качестве запорного органа не применяется.
Управление регулирующими клапанами типа 6с осуществляется при помощи:
• встроенного электропривода МЭОФ;
• электропривода типа МЭО производства «АБС автоматизация», г. Чебоксары;
• встроенными четвертьоборотными электроприводами SAR («АUMA») и т.д. или четвертьоборотными пневмоприводами марок FESTO, VALBIA, Air Torgue, ROTORK и т.д., подбираемыми с учетом давления рабочей среды и воздуха.
