18c-2-9Э
+7 (343) 310-16-39
|

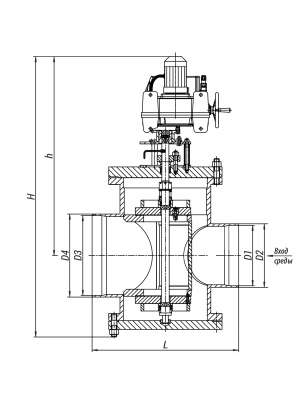

D1, мм: |
303 |
|
D2, мм: |
325 |
|
D3, мм: |
410 |
|
D4, мм: |
426 |
|
L, мм: |
750 |
|
H, мм: |
1435 |
|
h, мм: |
1015 |
|
Диаметр вх./вых., мм: |
300/400 |
Присоединение к трубопроводу: под сварку. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.Категория размещения: 1, 2, 3 по ГОСТ 15150-69.Управление клапанами производится приводами:• типа МЭО через рычаг;• многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);• других производителей со стандартными узлами присоединения.
Технические характеристики
|
DN, мм |
PN, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
Тип корпуса |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
400 |
1,6 |
350 |
20 |
вода-пар |
650 |
164 |
1000 |
проходной |
0,25 |
МЭОФ-1000/25-0,25У-97К |
0,22 |
25 |
714 |
750 |
Условные обозначения
Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.
Конструктивные исполнения:• запорно-регулирующие;• регулирующие.
