18c-8-2-01Э
+7 (343) 310-16-39
|

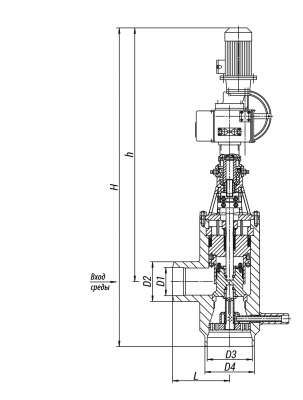

D1, мм: |
156 |
|
D2, мм: |
219 |
|
D3, мм: |
248 |
|
D4, мм: |
273 |
|
L, мм: |
305 |
|
H, мм: |
1717 |
|
h, мм: |
1406 |
|
Диаметр вх./вых., мм: |
150/250 |
Присоединение к трубопроводу: под сварку. Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.Категория размещения: 1, 2, 3 по ГОСТ 15150-69.Управление клапанами производится приводами:• типа МЭО через рычаг;• многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);• других производителей со стандартными узлами присоединения.
Технические характеристики
|
DN, мм |
Рр, МПа |
Tmax среды, ºC |
Материал корпуса, сталь |
Рабочая среда |
Раб. ход, мм |
Макс. Kv, м³/ч |
F, см² |
Мкр., Н·м, не более |
Тип корпуса |
Nоб. Полн. хода |
Обозначение эл. привода |
N, кВт |
t хода, с. |
Масса изд. без эл. прив., кг |
Масса изделия, кг |
|
150 |
13,7* |
560 |
12Х1МФ |
пар |
12 |
250 |
100 |
300 |
угловой |
2 |
ПЭМ-Б2У |
0,55 |
5 |
462 |
503 |
Условные обозначения
Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.
Конструктивные исполнения:• запорно-регулирующие;• регулирующие.
