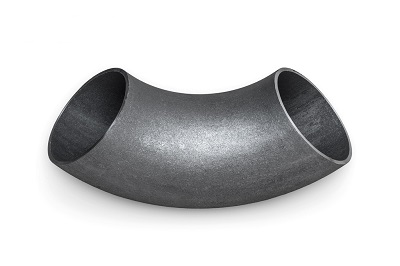

Отводы крутоизогнутые бесшовные приварные по ГОСТ 17375-2001 типа 3D (сталь 20, 09Г2С)
+7 (343) 310-16-39
Предназначены для соединения труб технологических трубопроводов, включая трубопроводы, на которые распространяются «Правила Госгортехнадзора России» при эксплуатации их в интервале температур от минус 70° С до плюс 450° С, давлением до 16 МПа (160 кгс / см2)
- R — радиус кривизны;
- L — строительная длина;
- D — наружный диаметр;
- S — толщина стенки.
|
D,мм |
S,мм |
m,кг |
D,мм |
S,мм |
m,кг |
|
32 |
3 |
0.2 |
159 |
4.5 |
5.4 |
|
4 |
- |
5 |
6.64 |
||
|
38 |
3 |
0.2 |
6 |
8.1 |
|
|
5 |
- |
8 |
11 |
||
|
45 |
3 |
0.2 |
10 |
13 |
|
|
4 |
0.4 |
12 |
14 |
||
|
5 |
0.5 |
14 |
18 |
||
|
57 |
3.5 |
0.6 |
16 |
22.4 |
|
|
4 |
0.7 |
18/20 |
21 |
||
|
5 |
0.8 |
168 |
8 |
11.2 |
|
|
6 |
1 |
10 |
- |
||
|
8 |
1.2 |
12 |
16 |
||
|
10 |
1.35 |
14 |
19 |
||
|
76 |
3.5 |
1 |
16 |
26.4 |
|
|
4 |
1.1 |
18/20 |
- |
||
|
5 |
1.4 |
219 |
6 |
15 |
|
|
6 |
1.7 |
8 |
20 |
||
|
9/10 |
- |
10 |
25 |
||
|
89 |
3.5 |
1.4 |
12 |
29 |
|
|
4 |
1.5 |
14 |
34 |
||
|
5 |
1.9 |
16 |
39 |
||
|
6 |
2.3 |
18/20 |
43 |
||
|
8 |
3 |
273 |
7 |
27 |
|
|
10 |
4.4 |
8 |
31 |
||
|
12 |
5.6 |
10 |
39 |
||
|
102 |
4 |
2.4 |
12 |
46 |
|
|
108 |
4 |
2.5 |
14 |
54 |
|
|
5 |
3.1 |
16 |
61 |
||
|
6 |
3.6 |
18/20 |
75 |
||
|
8 |
4.7 |
22 |
85 |
||
|
10 |
5.8 |
325 |
8 |
45 |
|
|
114 |
4 |
2.6 |
10 |
56 |
|
|
5 |
3.3 |
12 |
65.9 |
||
|
6 |
3.8 |
16 |
87 |
||
|
8 |
5 |
377 |
10 |
74.6 |
|
|
10 |
6.1 |
12 |
90 |
||
|
12 |
7.6 |
426 |
10 |
98 |
|
|
14 |
9.8 |
12 |
117 |
||
|
133 |
4 |
3.8 |
16 |
145 |
|
|
5 |
4.3 |
|
|||
|
6 |
5.7 |
||||
|
8 |
7.4 |
||||
|
10 |
9.2 |
||||
* По этим типоразмерам изготавливаются отводы под углом 30°, 45°, 60°; оцинкованные отводы.
Пример условного обозначения отвода, исполнения 2, с углом 90°, D=57 мм, Т=3,5 мм из стали 20:
ОТВОД 90-57х3,5 ГОСТ 17375-2001.
Для трубопроводов, подконтрольных органам надзора:
ОТВОД П90-57х3,5 ГОСТ 17375-2001.
