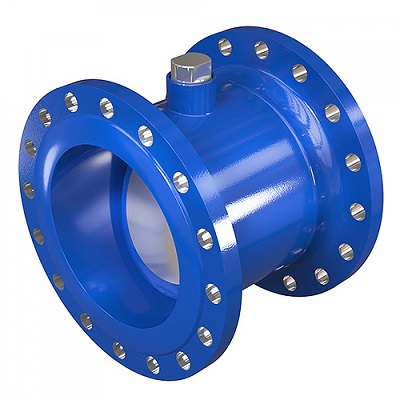

Затвор обратный (клапан обратный) 19с16нж, 19лс16нж, 19нж16нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные (клапаны обратные) устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Герметичность затвора по ГОСТ 13252-91
|
Тип клапана |
Материал корпуса деталей |
Присоединение к трубопроводу |
Рабочая среда |
Температура рабочей среды |
Климатическое исполнение |
|
Обратный
|
Углеродистая сталь ст.20 |
с патрубками под приварку встык |
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год |
до +4250С
|
У1 по ГОСТ 15150 |
|
Легированная сталь 09Г2С |
Фланцевое Iисп ГОСТ 12815 |
ХЛ1 по ГОСТ 15150 |
|||
|
Нержавеющая сталь 12Х18Н10Т |
|
УХЛ1 по ГОСТ 15150 |
